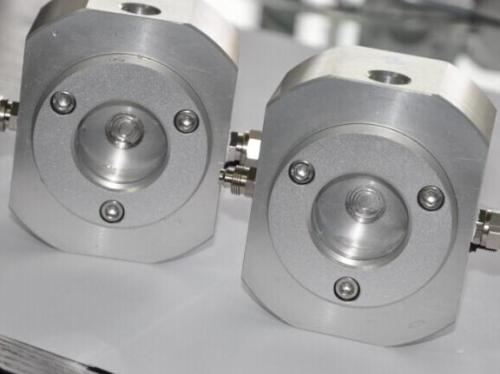

静力水准仪由储液器、进口超高精度核心、特殊定制电路模块、保护罩等组成。沉降系统由多个相同型号的传感器组成。储液罐由排气管和液体管连接。参考点放置在一个稳定的水平基点上。当测量点相对于参考点上升或下降时，每一点的压力都会改变。通过测量传感器压力的变化，可以计算出各测点相对于水平基点的升降。

    特征


    体积小、精度高、测量范围大;


    可随地面趋势安装，无转折，全密封结构可埋于地下;


    宽温度补偿，工作温度可达-40~125℃，适用于各种恶劣环境;


    测点不需要液位流动，只要沉降有液位压差就可以实时反映，数据更加实时;


    硬件具有RS485接口，兼容性强，可与ZigBee模块连接，实现ZigBee自组织网络。还能对外连接吗


    GPRS模块实现远程通信。


    系统安装


    压差静液位系统包括压差静液位、储液罐、底板、管接头、干燥管、排气管、液管、加长管接头、生带等。在安装过程中打开包后，首先收集文档和数据，然后计算数量并将其放入安装的类别中。


    安装配件分为墩安装配件和墙安装配件两大类。工厂分布根据用户要求选择。请检查开箱时是否有错误


    安装码头支座


    嵌入式底座组件包括一个钢制底座和三个不锈钢螺丝。在建立静水准点的仪器墩时，该构件应埋入仪器墩的混凝土中。预埋底板表面应与仪器墩混凝土表面平齐。嵌入底板组件后，用水平尺将其水平，使三个定位螺丝垂直于仪器墩面。


    墙支架安装


    如果在某些场合不方便或不需要建造混凝土仪器墩，可采用角钢制作的悬臂三角支架与测点进行刚性耦合。


    储层安装


    压差静液位系统采用Pu管串联各个压差静液位，最后连接到两个储液罐。根据量程，储液罐的安装位置略高于传感器，一般在传感器以上量程的1/2~2/3左右。
