导轮式测斜仪
测斜仪前端敏感元件是由接近零温度系数的熔融石英玻璃制成，具有精度高，稳定性好，重复性高，漂移小，热稳定性高等优点。原来主要用于航天器上导航，近些年由于成本下降，用于测斜仪，按军工生产标准生产，可靠性高，密封性能好，维修携带方便。并且高智能型电子测斜仪可以接入北斗星空自动化监测系统，同北斗星空其他智能型传感器一样实现无线远程监控。
主要特点：
BD-CX60系列高智能型滑轮式固定测斜仪实际上是重力加速度计，测量地球引力在测量方向上的分量。测斜探头已固定在外置测斜管内，当探头随测斜管一起发生倾斜时通过读数仪或自动化采集系统可以直接读出倾斜的角度，并同时测量X/Y/Z三个方向。能明确测出测点的倾斜方向与倾斜角度；并可直接挂接总线系统进行自动化数据采集。
技术参数：
|
技术指标 |
|

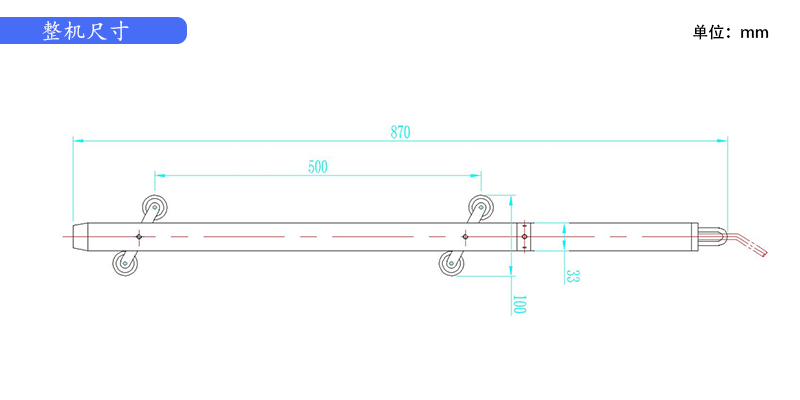

整机尺寸和电气特征 |
||
|
量程 |
±90°（X/Y/Z轴） |
|
功耗（典型值） |
20mA（﹢12V） |
|
分辨率 |
0.01° |
|
输入电压 |
9V~24V（建议12V） |
|
精度 |
±0.01° |
|
环境适应性 |
|
|
启动时间 |
＜2s |
|
温度 |
工作温度-20℃ ~ +85℃ 存储温度-20℃ ~ +90℃ |
|
输出参数 |
X/Z/Y三轴绝对角度及调零后相对角度 |
|
防护等级 |
可水下50m长期工作 |
|
输出信号 |
北斗自定义485协议 |
|
|
|
|
配线 |
0.37×2×2 双绞屏蔽水工电缆 |
|
|
|
